소니 A7m2 배터리 생명 연장의 프로젝트(5)

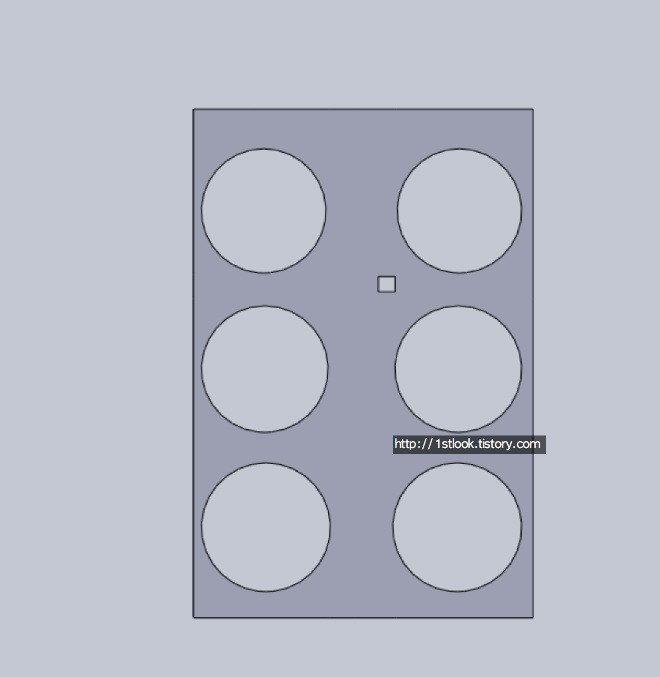

재 디자인을 했을때는 ..

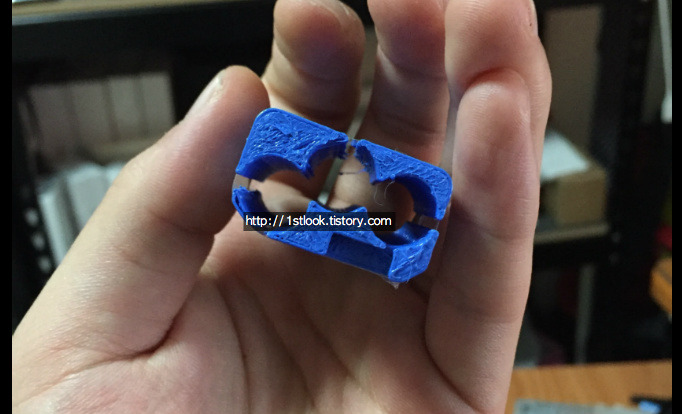

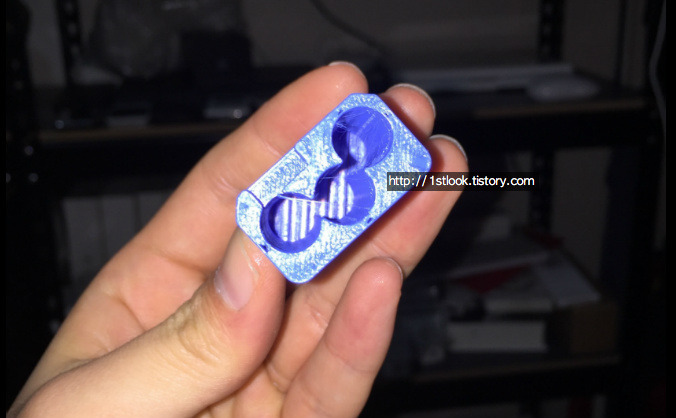

테두리와이 간격이 너무 짧아서 제품이 각각 분리되는....

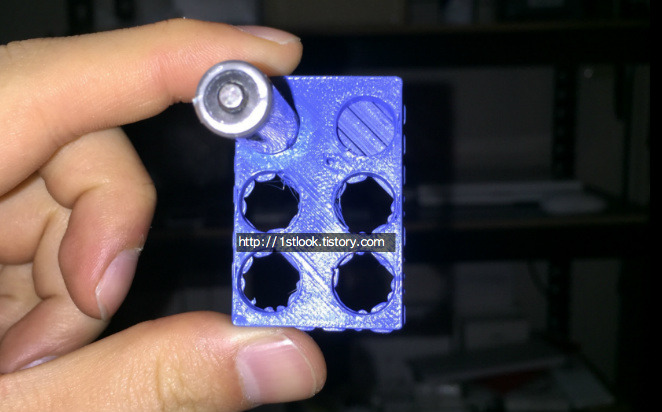

그리고 구멍을 줄이고 간격을 넓이니

배터리가 들어갈 공간이 부족해서 사포로 깍고 깍아도 맞질 않고 ...

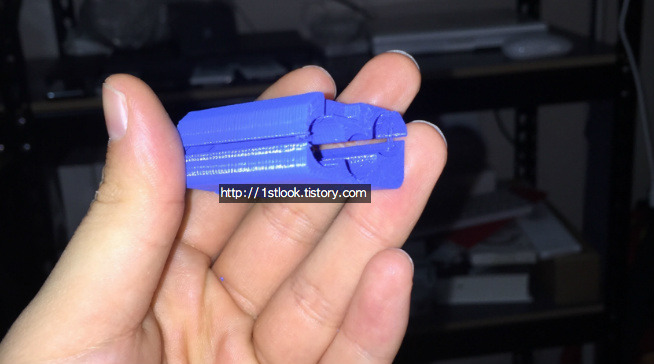

이번엔 다시 구멍을 크게 만드니 ..

다시 한번 분할되기 시작하네요 ...

그래서 이렇게 된거 이렇게 간격과 구멍크기에 뻘짓하기를 멈추고

본격적으로 한번에 찾을 수 있는 방법으로 다시 시작했습니다.

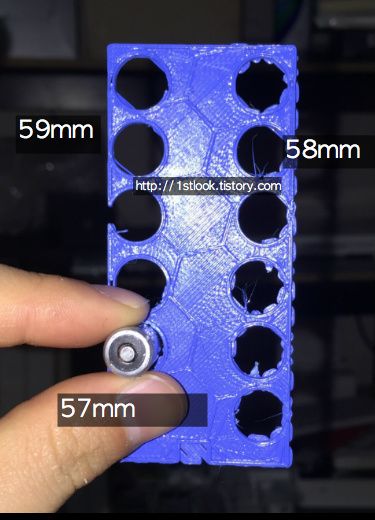

처음에는 반지름이

59mm 58mm

57mm 56mm(실수로 58mm로 출력 ㅠㅠ)

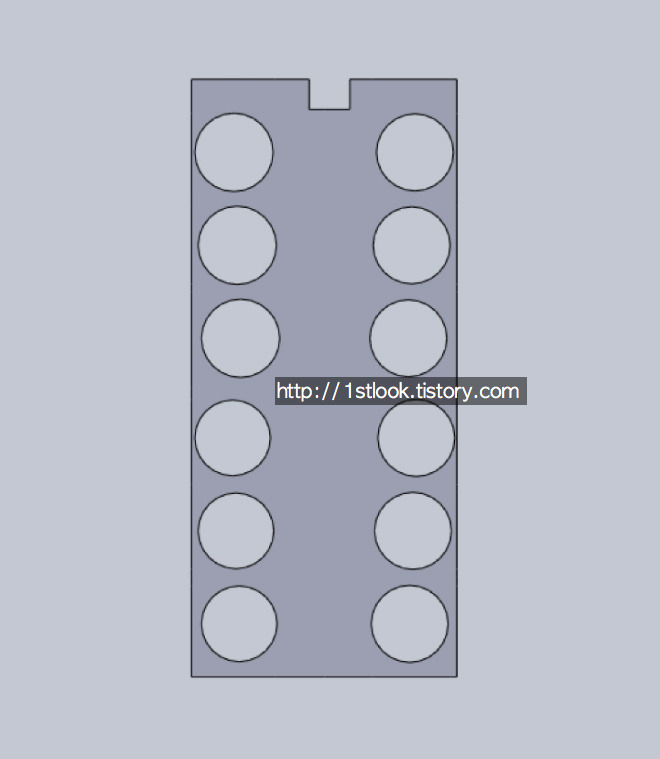

그리고 각각의 구멍들의 간격을

5mm

10mm

15mm 로 조정했습니다.

그랬더니 57mm 이하에서 적당한 여유공간과 함께 들어갔습니다.

이번에는 AAA 베터리의 55mm 실제 두께부터56mm 57mm 까지

거리를 7mm 9mm 로 나눠서 출력했습니다.

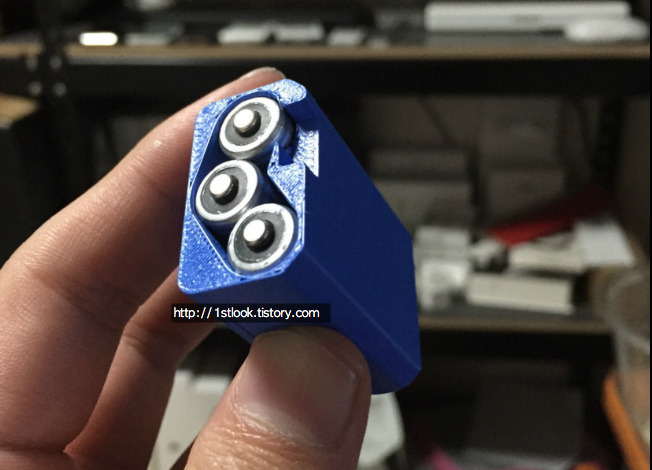

그랬더니 반지름 55mm 간격 7mm에서 AAA 건전지가 완벽하게 들어갔습니다.

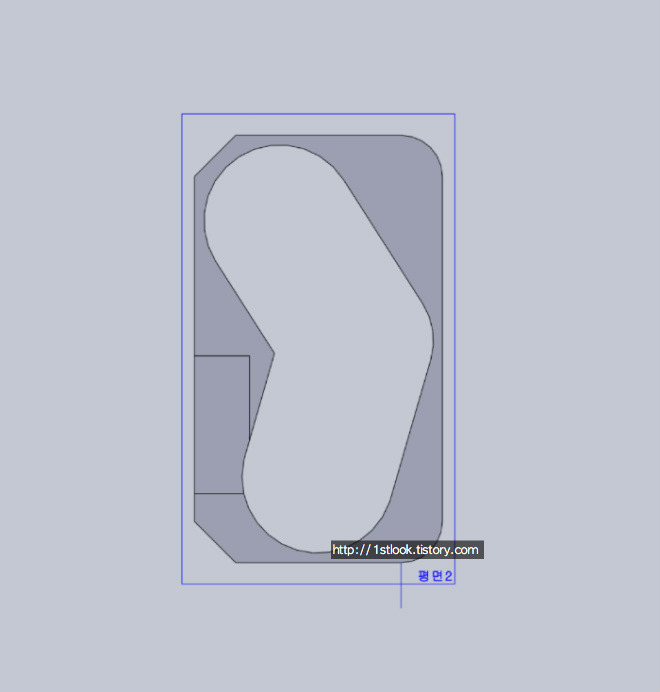

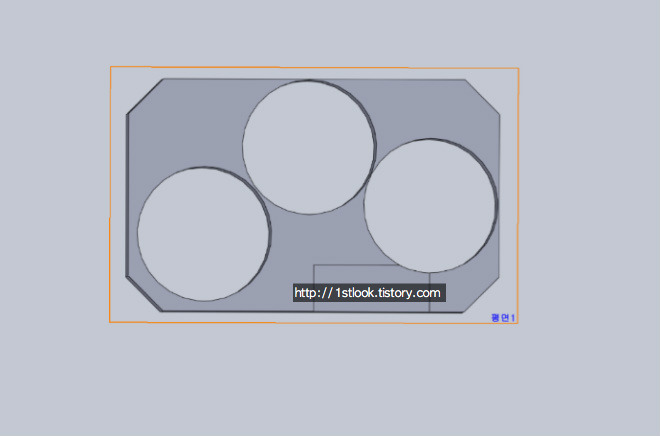

이 정보를 바탕으로 다음 완성에 가까운 디자인을 만들어 냈습니다.

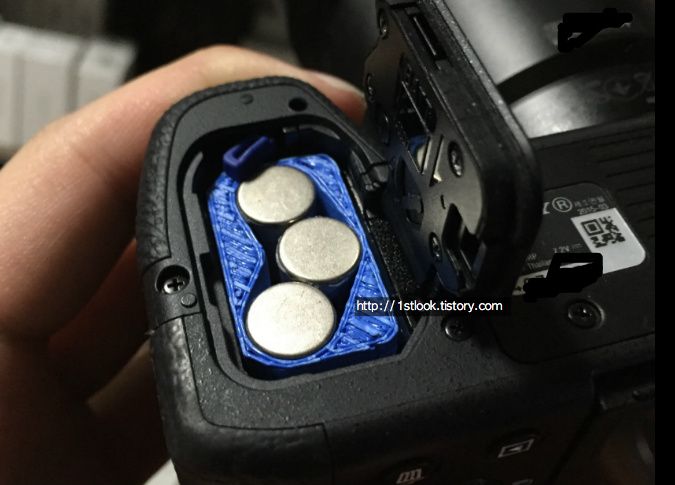

완성했습니다.

일 끝나고 집에가서 재 디자인을 하고 출력을 기다리며 겨우 5일 이였지만 매일 4시가 넘어서야 잠에 들었습니다.

드디어 완성했습니다.

이제 다음 계획은

AAA (1.2V) x 6개를 세로그립에 넣고 7.2V의 5400mAh 용량을 얻는게 목표 입니다.

다음 포스팅은 이제 전기 쪽으로 가보죠
